PP Series - Pannelli di Comando a Stato Solido
Pannelli di comando a stato solido per applicazioni OEM gravose.
Ermeticamente sigillati, configurabili e progettati per ambienti in cui i pannelli convenzionali tendono a cedere prematuramente. Ogni pannello PP Series include l\u2019intelligenza PT Plus di serie. Da un\u2019interfaccia operatore a 4 tasti a un pannello di controllo a 45 tasti, il consumo resta inferiore a 10 microampere.
IP69KPT Plus di seriePasso 10 mm50 mln+ cicli<10 µAGrafica antigraffio
Esempi di pannelli
Una selezione dei nostri pannelli.
Ogni pannello \u00e8 progettato per un\u2019applicazione specifica. Questi esempi mostrano la gamma delle possibilit\u00e0.
PP-FD36
Pannello tastiera per distributori di carburante
Pannello a stato solido a 36 tasti per distributori di carburante e terminali di pagamento outdoor. Progettato per milioni di azionamenti in condizioni estreme.
PP-OV16
Pannello di comando per forno
Pannello a 16 tasti con telaio in acciaio inossidabile e sovrapposizione in vetro temperato. Resistente al calore fino a 85 °C in funzionamento continuo.
PP-LP40
Pulsantiera per inserimento targhe
Pannello alfanumerico a 40 tasti per terminali di parcheggio e sistemi di controllo accessi. Antivandalo, resistenza agli urti classificata IK10.
PP-SC04
Pannello di comando doccia
Pannello a 4 tasti per valvole miscelatrici termostatiche. Acciaio inossidabile 316L di grado marino, progettato per ambienti permanentemente umidi.
PP-AE45
Pannello compatto di inserimento alfanumerico
Layout alfanumerico completo a 45 tasti per chioschi self-service, ATM e terminali industriali che richiedono inserimento testo.
La vostra applicazione
Ogni pannello nasce da un\u2019esigenza specifica. Descriveteci la vostra applicazione e proporremo una soluzione entro un giorno lavorativo.
Contattaci → Perch\u00e9 lo stato solido
Progettato per resistere dove i pannelli convenzionali cedono.
Le sovrapposizioni a membrana si delaminano. I pannelli capacitivi generano falsi contatti in presenza di acqua o freddo. I pulsanti meccanici si usurano, si bloccano e compromettono le guarnizioni. Un pannello piezo a stato solido non ha parti mobili, strati adesivi n\u00e9 superfici capacitive che l\u2019umidit\u00e0 possa alterare. La superficie stessa \u00e8 l\u2019interfaccia.
Funziona in acciaio inossidabile, vetro, policarbonato, acrilico, legno e superfici solide. Il materiale del pannello segue il design del prodotto, non il contrario.
IP69K
Nessuna guarnizione da cedere. Nessuna membrana da perforare.
Superficie monolitica, ermeticamente sigillata. Funziona immersa, nel vapore e durante il lavaggio chimico ad alta pressione. Nulla si delamina, nulla si corrode, nulla da sostituire.
50 mln+
Cicli per tasto. Nessuna curva di usura.
Nessun degrado dei contatti. Nessun affaticamento delle molle. Nessuna compressione delle guarnizioni nel tempo. Il pannello al decimo anno si comporta in modo identico al primo giorno. Le richieste di garanzia sull\u2019interfaccia si azzerano.
−40 °C
Da −40 °C a +85 °C. Stessa sensibilit\u00e0 sempre.
Funzionamento affidabile nell\u2019intero range di temperatura. La calibrazione in tempo reale mantiene stabile la sensibilit\u00e0 al tocco, che il pannello sia congelato a −40 °C o in funzione a +85 °C. Nessuna deriva, nessun falso contatto, nessun input mancato.
<10 µA
In standby. Intero pannello. Qualsiasi numero di tasti.
Non per tasto. L\u2019intero pannello in standby, indipendentemente dal numero di tasti o dal protocollo di comunicazione. Per i prodotti alimentati a batteria e a energia solare, l\u2019interfaccia \u00e8 praticamente invisibile nel bilancio energetico.
Layout tasti compatti
Passo minimo di 10 mm senza diafonia. Pi\u00f9 tasti per centimetro quadrato rispetto ad altri pannelli piezo. Pannello pi\u00f9 piccolo, stessa funzionalit\u00e0.
Un solo cavo
PT Plus consolida tasti, LED, comunicazione e diagnostica su un\u2019unica linea dati. Un pannello illuminato a 12 tasti sostituisce un cablaggio a 16 fili.
Un\u2019unica unit\u00e0
Pulsanti, indicatori e grafica in un unico assemblaggio sigillato. Nessun hardware per interruttori singoli, nessuna cornice separata, nessuna guarnizione per tasto.
Qualsiasi materiale
Acciaio inossidabile, vetro, policarbonato, acrilico, legno, superfici solide. Il materiale del pannello segue il design del prodotto, non il contrario.
Grafica antigraffio
Serigrafia speciale con inchiostro applicato all\u2019interno dello strato di alluminio anodizzato a 17–19 micron di profondit\u00e0. Protetta da rivestimento UV contro lo sbiadimento. Non pu\u00f2 essere graffiata n\u00e9 usurata.
Perch\u00e9 RNC
Cosa distingue i pannelli RNC.
Oltre ai vantaggi dello stato solido, RNC porta nella progettazione dei pannelli una competenza ingegneristica specifica che la maggior parte dei fornitori piezo non offre.
PT Plus: intelligenza di serie.
Ogni pannello viene fornito con elaborazione del segnale integrata. Sensibilit\u00e0 regolabile a partire da 0,25 N, funzioni programmabili, comunicazione digitale, autodiagnosi e attivazione attraverso fino a 3 mm di materiale. Non \u00e8 un\u2019opzione di upgrade. \u00c8 lo standard.
Comprendiamo il vostro sistema.
Un pannello di comando non esiste in modo isolato. Si collega alla scheda di controllo, all\u2019alimentazione, al contenitore e all\u2019utente. Gli ingegneri RNC lavorano con la vostra architettura di sistema per garantire un\u2019integrazione pulita: elettrica, meccanica e funzionale. I protocolli di comunicazione includono UART, SPI, I2C, RS485 e CANbus.
Pi\u00f9 conveniente di quanto si pensi.
I pannelli piezo hanno la reputazione di essere costosi. L\u2019approccio RNC sfida questa convinzione. L\u2019ottimizzazione avviene a livello di sistema: consolidando le funzioni, riducendo il numero di componenti, eliminando il cablaggio ridondante. Il costo del pannello pu\u00f2 essere superiore a quello di una sovrapposizione a membrana. Il costo totale del sistema, inclusi assemblaggio, cablaggio, manutenzione e garanzia, \u00e8 spesso inferiore.
Il nostro metodo
Dal concept alla produzione.
Lavoriamo rapidamente. La maggior parte dei pannelli personalizzati passa dalla prima conversazione ai campioni pronti per la produzione in 12 settimane o meno. Il controllo resta sempre nelle vostre mani.
1
Settimana 1–2
Analisi dei requisiti
Si parte dall\u2019applicazione. Vincoli meccanici, requisiti elettrici, interfaccia di comunicazione, condizioni ambientali, costo obiettivo. Inviate un disegno, uno schizzo o una descrizione. Rispondiamo con una valutazione di fattibilit\u00e0, una direzione progettuale e un\u2019indicazione di costo.
2
Settimana 3–8
Progettazione e ingegneria
RNC progetta il pannello: layout dei tasti, selezione dei materiali, grafica, integrazione dell\u2019elettronica, configurazione del cablaggio. Revisione congiunta e iterazione. Progettazione e attrezzaggio procedono in parallelo dove possibile per comprimere i tempi.
3
Settimana 9–12
Campioni e validazione
Campioni di grado produttivo per i test e l\u2019integrazione. Non prototipi. Campioni realizzati con gli stessi utensili e processi delle unit\u00e0 di serie. Si validano adattamento, funzionamento e integrazione nel prodotto.
4
Lead time 4–6 settimane
Produzione
Dopo l\u2019approvazione dei campioni, la produzione procede con tempi di consegna di 4–6 settimane. Qualit\u00e0 costante dallo stesso processo e dagli stessi utensili dei campioni. Scalabile da piccoli a grandi volumi.
Le tempistiche variano in base alla complessit\u00e0. Pannelli semplici possono essere pi\u00f9 rapidi. Pannelli multifunzione con elettronica personalizzata possono richiedere pi\u00f9 tempo. Comunicheremo una tempistica chiara fin dalla prima conversazione.
Panoramica tecnica
Specifiche del pannello.
| Prestazioni | |
| Forza di attivazione | Da 0,25 N in su, regolabile via PT Plus |
| Passo tasti | Da 10 mm centro-centro |
| Diafonia | Completamente eliminata con passo di 10 mm |
| Cicli di manovra | >50.000.000 per tasto |
| Consumo in standby | <10 µA (intero pannello, qualsiasi numero di tasti) |
| Ambientale | |
| Grado di protezione IP | IP67 / IP68 / IP69K |
| Temperatura di esercizio | −40 °C a +85 °C |
| Materiali e finitura | |
| Materiali del pannello | Acciaio inossidabile (303/304/316L), alluminio, vetro, policarbonato, acrilico, legno, superfici solide, personalizzato |
| Grafica | Serigrafia su anodizzazione (inchiostro nello strato anodizzato, 17–19 micron di profondit\u00e0, con rivestimento UV), incisione laser |
| Illuminazione | LED per tasto, legende retroilluminate, RGB, layout di illuminazione personalizzati |
| Connettivit\u00e0 e intelligenza | |
| Comunicazione | UART, SPI, I2C, RS485, CANbus |
| Intelligenza | PT Plus di serie su tutti i pannelli |
| Montaggio | Montaggio a pannello, montaggio superficiale, integrazione nel contenitore, personalizzato |
| Connettori | M12, Molex, JST, cablaggio personalizzato |
Dove vengono utilizzati
Settori che utilizzano pannelli RNC.
Applicazioni sanitarie
Pannelli doccia, pannelli di scarico, comandi termostatici

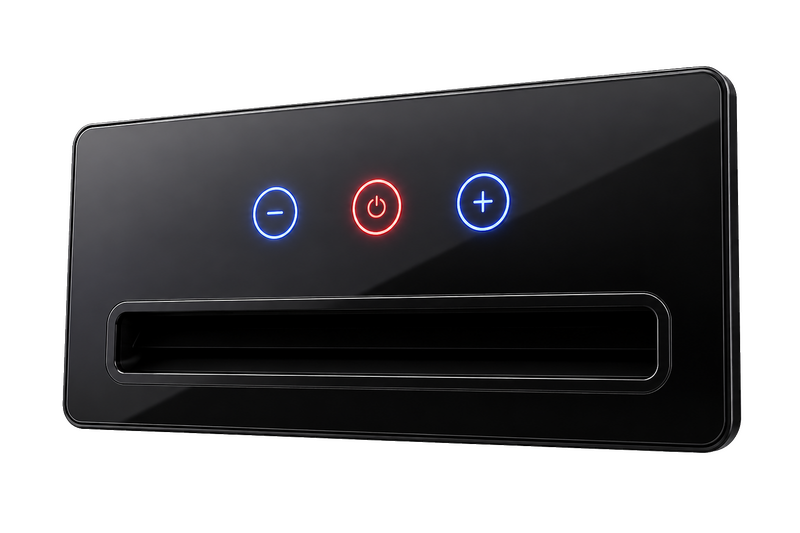

Piscine, spa e idromassaggio
Pannelli spa, pannelli di controllo piscina
Elettrodomestici
Pannelli frontali, comandi forno, lavanderia
Parcheggi e stazioni di pagamento
Pannelli interfaccia terminale
Chioschi e self-service
Pannelli interfaccia chiosco a superficie piena
Apparecchiature industriali
Pannelli operatore, comandi HMI
Controllo accessi
Pannelli per lettori, sistemi di ingresso
Industria alimentare
Pannelli per lavaggio ad alta pressione conformi HACCP
Medicale e sanitario
Pannelli igienici a superficie liscia
Nautica
Pannelli plancia e cabina
Distributori di carburante
Pannelli tastiera per colonnine
Vending e distribuzione automatica
Pannelli di selezione sigillati
